二硫化钼喷涂工艺全解析- 西安新工艺源新材料科技有限公司

当前位置：首页 > 新闻资讯 > 行业资讯

二硫化钼喷涂工艺全解析

发布时间： 2026-04-07 作者：分享到：

二维码分享

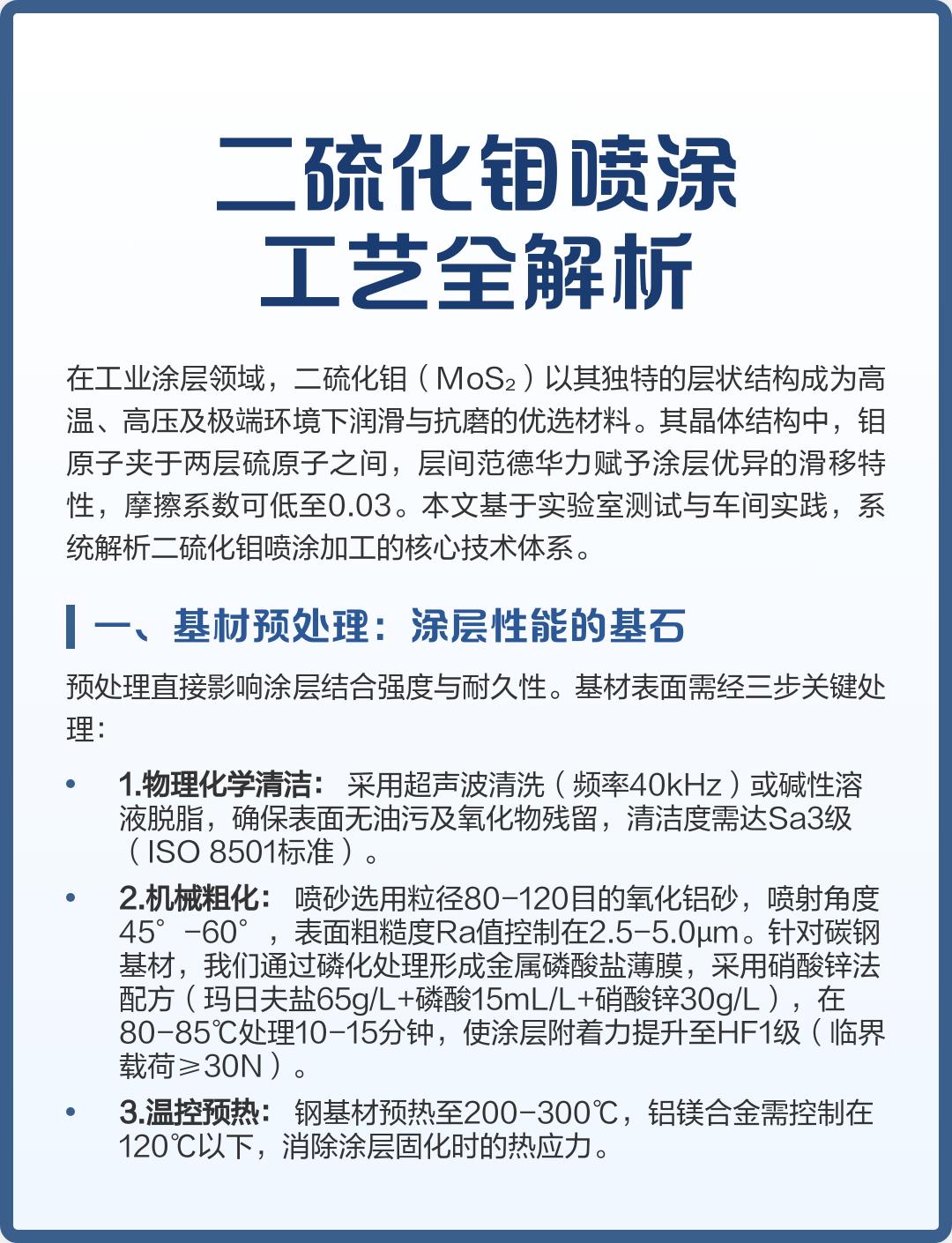

在工业涂层领域，二硫化钼（MoS₂）凭借层状结构与低至0.03的摩擦系数，成为极端环境下的..润滑材料。本文系统性解析其喷涂加工技术体系。
一、基材预处理：涂层性能的基石
1.物理化学清洁：超声波清洗（40kHz）或碱性溶液脱脂，达Sa3级清洁度。
2.机械粗化：喷砂用80-120目氧化铝砂，Ra值2.5-5.0µm。碳钢采用硝酸锌法磷化处理（玛日夫盐65g/L+磷酸15mL/L），临界载荷≥30N。

3.温控预热：钢材200-300℃，铝镁合金<120℃。

二、喷涂工艺对比：技术参数与场景适配
1.热喷涂法
等离子喷涂：电弧功率60-80kW，孔隙率<2%，用于航空部件。
火焰喷涂：温度1100-1500℃，适合>100μm厚涂层。

2.冷喷涂法
氮气压力0.8-1.2MPa，颗粒速度500-1200m/s，汽车活塞润滑寿命提升2.3倍。

3.真空溅射镀膜
真空度<10⁻³Pa，半导体导轨磨损量降至0.001mm³/万次摩擦。

三、后处理工艺：涂层性能的二次升级
1.致密化烧结：800-1200℃阶梯升温，孔隙率0.5%，SiC中间层+1.5%Zr优化膨胀匹配。
2.表面精加工：机械抛光Ra≤0.5µm，盐雾抗蚀2000小时。

没有了
二硫化钼涂层主流喷涂工艺

西安新工艺源新材料科技有限公司

二硫化钼喷涂工艺全解析

新闻资讯

产品标签

热门文章

企业资讯

欢迎来电咨询

在线留言 Online Message
